CIP-мойка АТ-3 циркуляционная 3-секционная + Буферная емкость

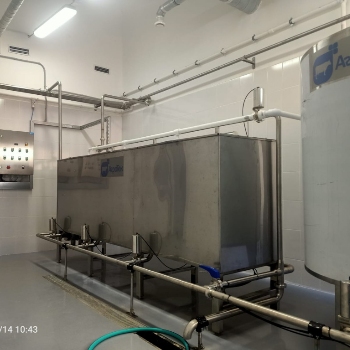

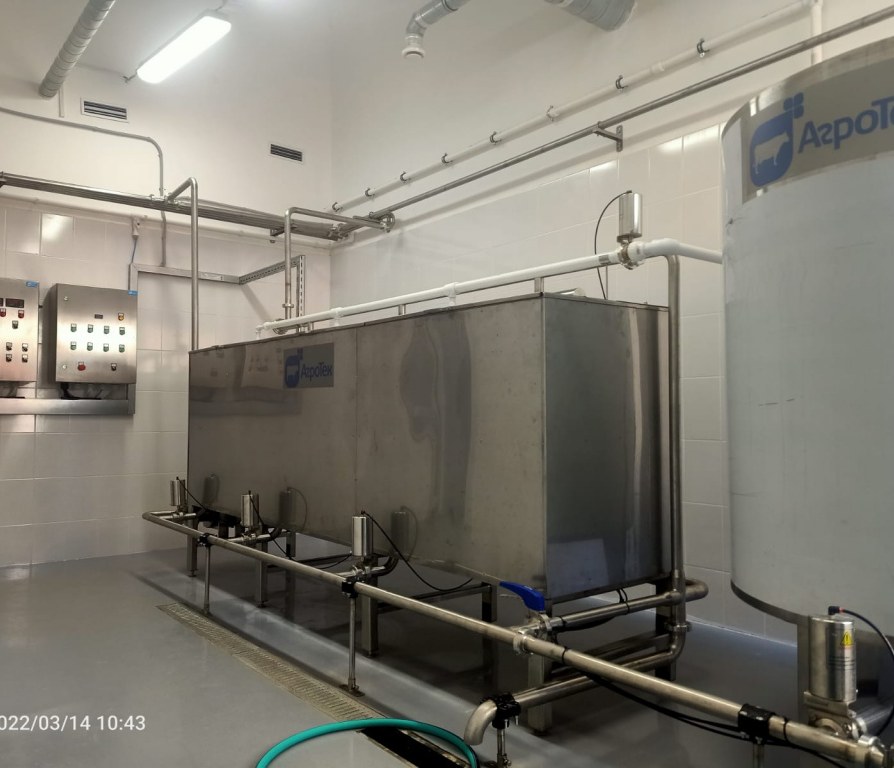

Циркуляционная 3-секционная CIP-мойка наименование по декларации ЦМ, объемами 200, 300, 500, 750 л, + Буферная емкость 1000, 1500, 2000 л, представляет собой систему технологического оборудования, которое предназначено для санитарной обработки технологического трубопроводного и емкостного оборудования. В состав входит прямоугольная 3-ех секционная ёмкость, изготовленная из н.ж стали. В первую, вторую и третью секцию интегрированы ТЭНы 9,15.18 кВт (исполнение гайки и нагревательной части из н.ж стали). В первой секции происходит наведения щелочного раствора, во второй секции наведения кислотного раствора, в третьей происходит нагрев воды до определенного уровня. В буферной емкости происходит накопление промывочной воды. Нагревательные секции снабжены защитными прессостатами, во избежание выхода из строя ТЭНов, в отсутствии воды. Также третья секция и буферная ёмкость оснащены механическими поплавковыми клапанами, которые постоянно поддерживают определенный необходимый уровень воды в данных объемах. Узел механизированной подачи щелочи и кислоты, расположен на корпусе прямоугольной ёмкости и предназначен для подачи данных хим. жидкостей в первую и вторую секцию. Датчики верхнего уровня установлены в первой и второй секции и предназначены для смены жидкостных сред во время автоматической мойки. Все секции и буферная емкость снабжены переливными патрубками. На подставке прямоугольной емкости установлен циркуляционный насос подачи. Секции емкостей оснащены дисковыми затворами с пневмоприводами для подачи и возврата соответствующих сред.

Системы автоматики и пневматики расположены в щитах, изготовленных из н.ж стали. В систему автоматики входят приборы индикации и регулирования температуры жидкостных сред, дифференциальные выключатели, коммутационное оборудование, реле напряжения, автоматические выключатели, интеллектуальное реле, расширительные блоки, сетевой шлюз, индикационная арматура, двух, трехпозиционные переключатели, жидкокристаллическая панель управления. В пневмосистему входят пневмораспределители, редуктор с манометром, пневмофитинги, пневмотрубки нейлоновые и система кронштейнов. Данные системы объединены между собой по средствам кабелей, для функционирования исполнительных механизмов по определенным программам. Таким как мойка комплексная (Щелочь+Кислота), щелочная мойка, кислотная мойка, ополаскивание. Вся информация с текущими показателями выводится на температурные измерители-регуляторы и панель оператора. Данная мойка может быть оснащена различными системами: продувка сжатым, подготовленным воздухом, которая позволяет существенно сократить расход моющих средств. Система впрыска в потоке дезинфекционной кислоты НУК (надуксусная кислота).

По желанию заказчика секции могут быть оснащены нагревательными паровыми змеевиками. Перемешивание жидкости происходит при помощи барботирования (подача воздуха в нижний коллектор).

Также в данную циркуляционную моечную систему входят, возвратные самовсасывающие насосы, которые предназначены для возврата жидкостных сред, при санитарной обработки емкостей. Насосы оснащены датчиками давления, которые отслеживают наличие жидкости в камере насоса.

Количество и конфигурация маршрутов разрабатываются согласно Т.З заказчика.

Циркуляционная 3-секционная CIP-мойка ЦМ обеспечивает высокую степень автоматизации и эффективности при санитарной обработке технологического оборудования. Инновационное оборудование для молочных заводов от АгроТек Процессинг позволяет оптимизировать процессы мойки, снижая расход ресурсов и обеспечивая соответствие строгим санитарным стандартам.

Область применения: пищевая промышленность (молочная, масло-жировая, кондитерская, производство безалкогольных напитков), сельскохозяйственная отрасль (молочные комнаты ДМБ, родильные отделения), фармацевтическая промышленность.
