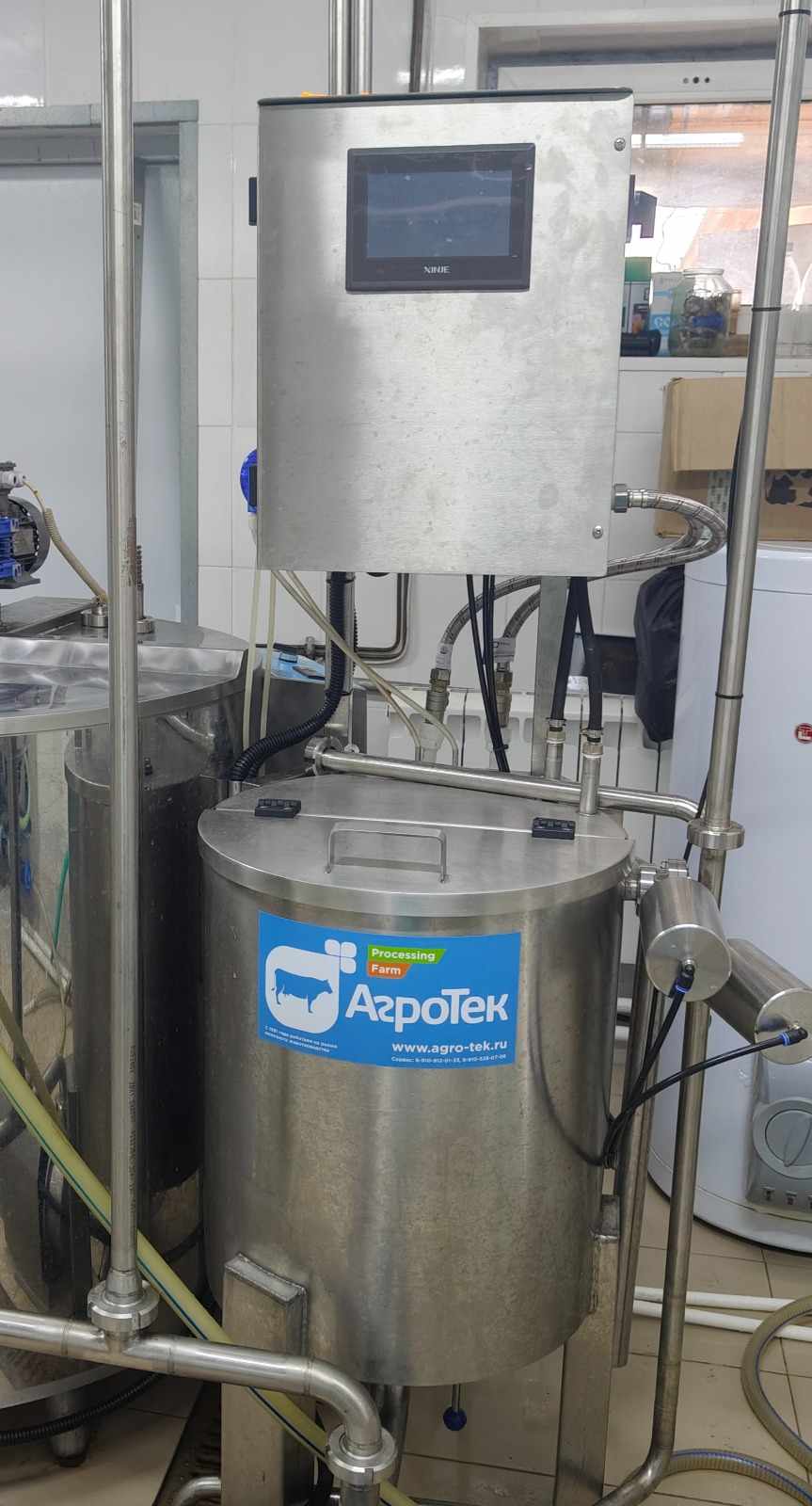

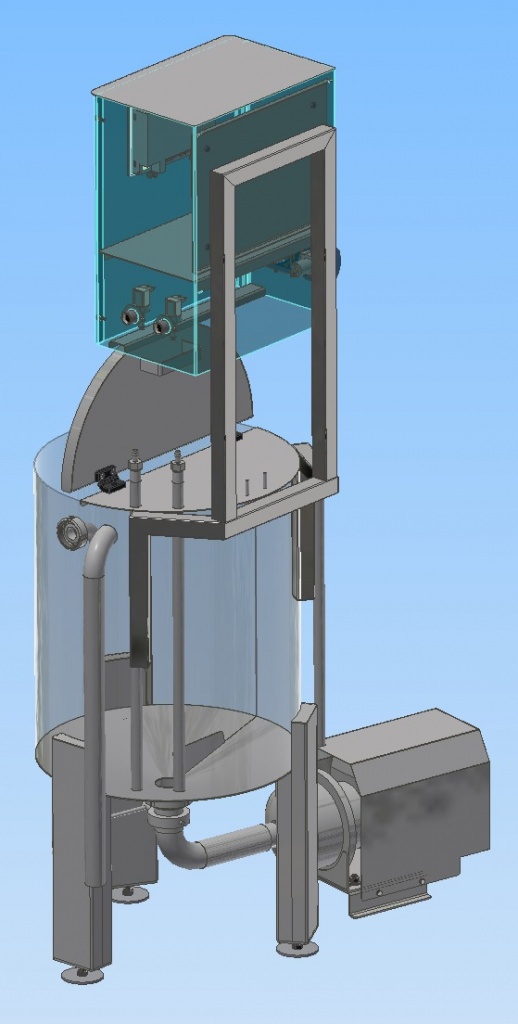

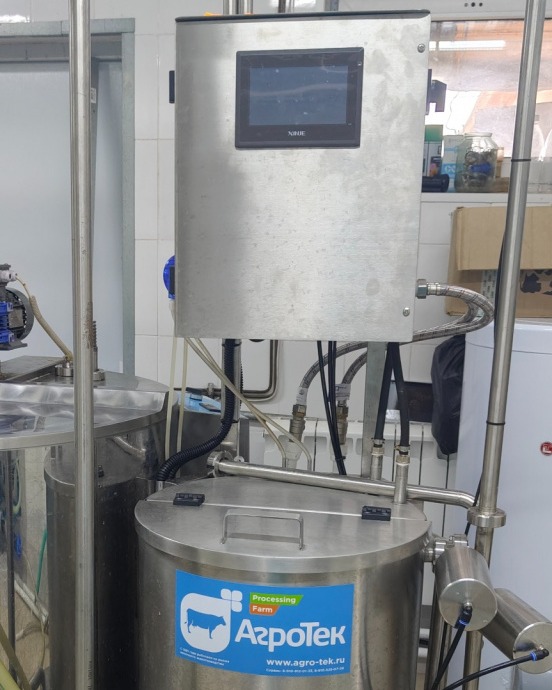

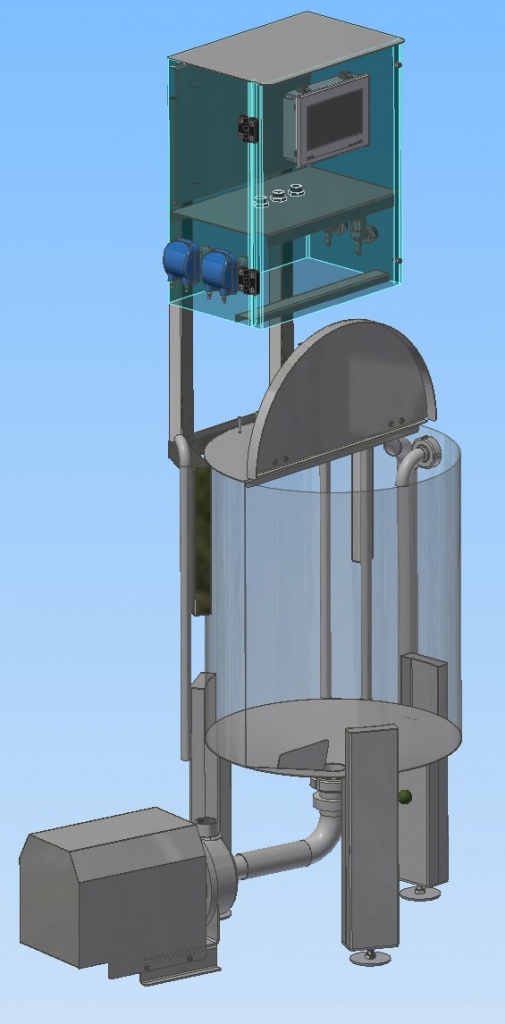

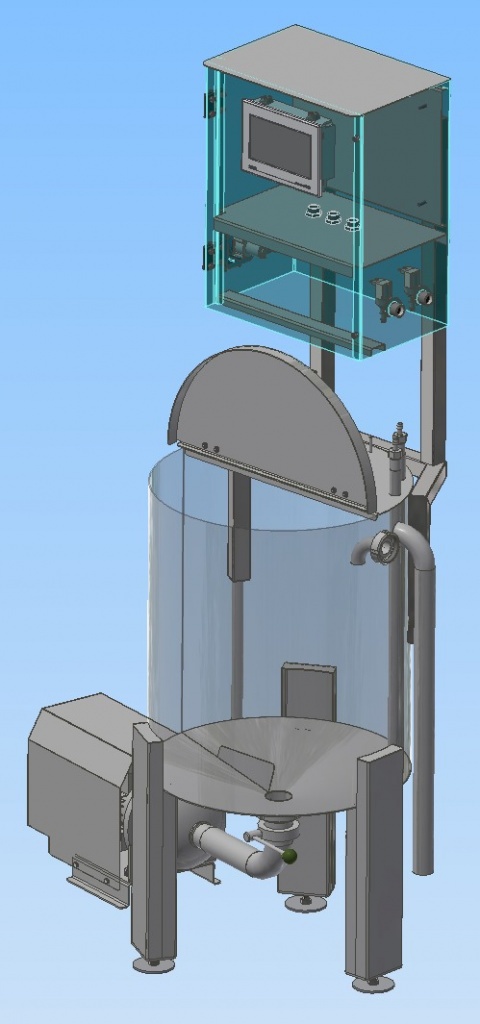

Аппарат промывки состоит из пульта из н.ж стали, интеллектуального реле, реле напряжения, коммутационных устройств, теплового расцепителя, автоматического выключателя, жидкокристаллической панели управления, соленоидных клапанов горячей и холодной воды, перистальтических насосов подачи щелочи и кислоты. Исполнительные механизмы состоят из циркуляционного насоса (исполнение н.ж сталь), пневматического дренажного клапана и циркуляционного. Расход воздуха 5 л/мин, давление до 8 бар.
Мойка предназначена для санитарной обработки трубопроводного технологического оборудования с использованием определенного алгоритма мойки. Холодная вода поступает через соленоидный клапан в бак, далее происходит ополаскивание трубопровода, с сбросом ополосков через дренажный клапан в канализацию. Процесс происходит 2 раза. Затем заливается горячая вода через соленойдный вентиль горячей воды и подача концентрированной щелочи 40-50%, производится циркуляция щелочного раствора 1-1.5% по трубам, через циркуляционный клапан обратно в бак определенное количество времени. Далее происходит процесс ополаскивания от щелочного раствора. Затем наведения кислотного раствора и циркуляция, концентрация 0,5-0,7%. Ополаскивание от кислотного раствора теплой водой в канализационный тракт. И окончательное ополаскивание холодной водой.
В интеллектуальную часть аппарата промывки внесены следующие программы: комплексная мойка (щелочь и кислота), щелочная мойка, кислотная мойка, ополаскивания. Временные интервалы подбираются непосредственно на месте у заказчика во время ПНР в зависимости от определенных факторов, таких как диаметр трубопровода, давление горячей и холодной воды в магистралях, длина технологического трубопровода, концентрации моющих растворов.
Монтаж и ПНР данной мойки могут осуществить как сотрудники АТП, так и специализированная организация.
Циркуляционная мини-мойка ЦМ, разработанная для эффективной санитарной обработки, идеально подходит для обеспечения гигиеничности технологических линий. Надежное и современное оборудование для молочных заводов от АгроТек Процессинг гарантирует высокую производительность и простоту эксплуатации в различных отраслях пищевой промышленности.
Область применения: пищевая промышленность (молочная, масло-жировая, кондитерская, производство безалкогольных напитков), сельскохозяйственная отрасль (молочные комнаты ДМБ, родильные отделения), фармацевтическая промышленность.
|
Наименование Хар-ки |
Мини-мойка 100 л |
Мини-мойка 200 л |
Мини-мойка 300 л |
|
Санитарная обработка технологического оборудования |
Трубопровод |
Трубопровод |
Трубопровод |
|
Длина обрабатываемого трубопровода, м |
До 50 |
До 75 |
До 100 |
|
Диаметр обрабатываемого трубопровода, мм |
До 50 |
До 50 |
До 50 |
|
Аппарат промывки автоматический |
+ |
+ |
+ |
|
Исполнение подающего насоса |
н/ж (санитарное) |
н/ж (санитарное) |
н/ж (санитарное) |
|
Моноблок (смонтировано на одной раме) |
+ |
+ |
+ |
|
Автоматическое наведение моющих средств |
+ |
+ |
+ |
|
Производительность перистальтического насоса, мл/мин |
500 |
500 |
500 |
|
Материал бака и рамы (AISI 316,321- опция) |
AISI 304 |
AISI 304 |
AISI 304 |
|
Жидкокристаллическая панель оператора индикации циклов мойки и прочих показателей. |
+ |
+ |
+ |
|
Возможность дистанционной активации, с архивацией данных |
+ |
+ |
+ |
|
Количество контуров |
1 |
1 |
1 |
|
Дренажный клапан |
пневматический |
пневматический |
пневматический |
|
Ду насоса подачи, мм |
40 |
40 |
40 |
|
Производительность подающего насоса, л/мин |
300 |
300 |
300 |
|
Давление подачи, бар |
2-2.5 |
2-2.5 |
2-2.5 |
|
Подведение горячей воды 70-75ºС |
+ |
+ |
+ |
|
Подведение холодной воды |
+ |
+ |
+ |
|
Подведение канализационных коммуникаций |
+ |
+ |
+ |
|
Подведение сжатого воздуха, 8 бар |
+ |
+ |
+ |
|
Подведение электропитания 380В±2%, 50 Гц, N,PE |
+ |
+ |
+ |
|
Подведение видимого контура заземления |
+ |
+ |
+ |
|
Подведение кабеля Ethernet c разъемом rj 45 и выходом в интернет |
+ |
+ |
+ |
|
Количество маршрутов |
неограниченно |
неограниченно |
неограниченно |
|
Индикация температуры жидкости |
опция |
опция |
опция |
